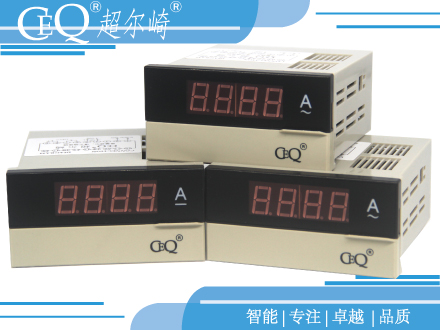

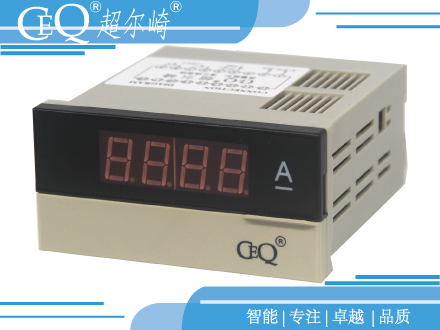

超尔崎DM94C-SVA变频器

产品详情

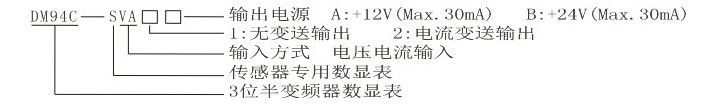

一、DM94C变频器专用数显表型号及含义

二、DM94C变频器专用数显表技术参数





测量功能

与各种传感器

输入方式

电压:010V01V0200mV05V15V

电流A020mA420mA

精度

0.5%FS±2digit(23℃±5)

采样速度

2.5/

最大显示

1999自由设定小数

显示

红色数码管 14.2mmH

使用温度

050

耐压

AC1500V  1min

绝缘电阻

DC500V100MΩ

重量

Abt.500g




三、DM94C变频器专用数显表功能设定

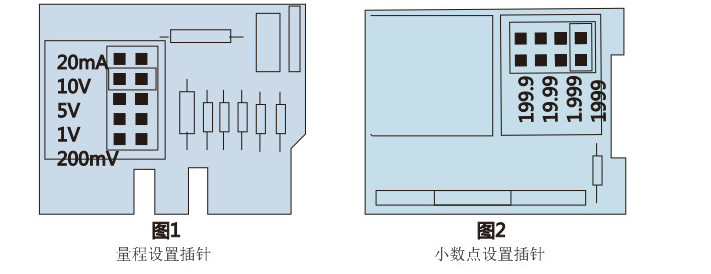

在进行量程和小数点切换时,必须把线路板从机壳上卸出,可以看到下图所示插针位置。

1、技术参数(图表1)



200mV

20mA

10V

5V

1V

200mV

0200mV

420mA/020mA

010V

05V/15V

01V

0200mV

2、小数点设定(如图2)
当你移到插针上的短路插,就可以得到图2所示小数点位置.注: 该仪表出厂时设定量程0~10V,相应的显示0~2000,用户根据自己的实际使用情况选择你所需要的量程和小数点位置.







四、DM94C变频器专用数显表外形及开孔尺寸
传感专用显表使用与注意事项

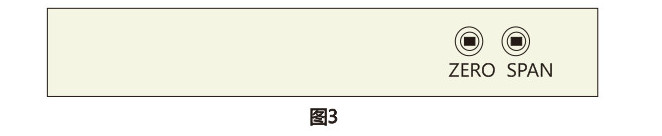

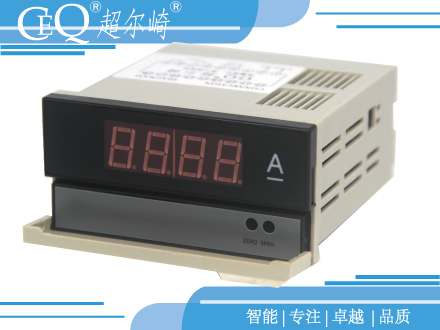

1、在进行设定或调节时,必须打开前面的活动盖
2、比率调节功能,以某定值输入,顺时针调节可以增大显示值,逆时针调节可以减小显示值,如输入20mV,可以调至显示1500,按用户要求出厂前调定或用户自行调整
3、零点调节:零点调节功能,顺时针调节偏正,逆时针调节偏负。注意:调节SPAN比率值和量程设定后,必须检查零点看是否要重新调整,调零点时必须在零输入,或者输入一个所需调零值,如4-20mA输入,4mA输入时,需显示零时,则要在输入端输入4mA信号而调零。为了减少误差,请重复调整SPAN及ZERO。

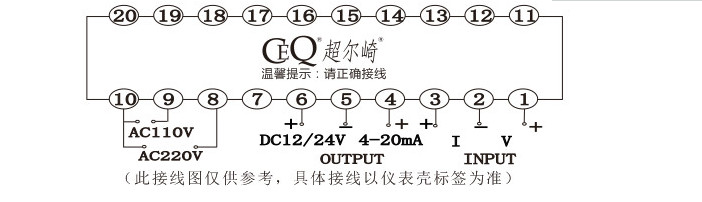

五、DM94C变频器专用数显表接线图(此接线图仅供参考,具体接线以仪表壳标签为准)



六、DM94C变频器专用数显表外形及开孔尺寸


七、DM94C变频器专用数显表使用保存注意事项
1、使用前,仪表需要通电预热15分钟
2、适宜使用环境温度0~+50℃,相对湿度85%以下
3、本仪表校准时间间隔为一年
4、若输入信号伴随高频干扰,应在线里用高频过滤器
5、输入导线不宜过长,如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连
6、若长期存放未使用,请每三个月通电一次,通电时间不少于4小时


产品信息归柳州超尔崎电子有限公司所有
